Você já ouviu falar no diagrama unifilar elétrico? Para muitas pessoas, esse termo técnico pode parecer complicado ou desnecessário, mas a verdade é que ele é um dos elementos mais importantes para garantir que qualquer projeto elétrico funcione de maneira eficiente e segura.
O diagrama unifilar serve como um verdadeiro “mapa” que detalha todas as interligações elétricas de um sistema, garantindo que todos os profissionais envolvidos na instalação ou manutenção entendam claramente como a energia está sendo distribuída.
Seja para um projeto residencial, comercial ou industrial, o diagrama unifilar é essencial. Neste artigo, vamos explorar o que é exatamente o diagrama unifilar, por que ele é tão importante para o sucesso de um projeto elétrico e como ele pode otimizar o processo de instalação e manutenção.
Além disso, vamos ver quem é responsável pela elaboração desse documento, como ele deve ser interpretado e por que sua ausência pode gerar problemas sérios no futuro.
O que é um diagrama unifilar elétrico?
Um diagrama unifilar elétrico é uma representação gráfica simplificada de um sistema elétrico, que mostra de forma clara e objetiva as conexões entre os componentes de um circuito ou instalação. Como o nome sugere, o diagrama é “unifilar” porque utiliza uma única linha para representar o caminho dos condutores elétricos, mesmo que na prática existam vários cabos envolvidos.
Essa simplificação permite uma visualização clara e rápida do funcionamento do sistema elétrico.
No diagrama unifilar, são representados todos os elementos do sistema, como disjuntores, interruptores, tomadas, pontos de luz, quadros de distribuição, cabos e dispositivos de proteção. Ele é a base para qualquer projeto elétrico e serve para orientar tanto a equipe de instalação quanto os técnicos responsáveis pela manutenção do sistema.
Principais elementos de um diagrama unifilar
O diagrama unifilar deve incluir todos os componentes relevantes de um sistema elétrico, tais como:
- Fontes de energia: Onde a energia entra no sistema, como painéis solares, transformadores ou a rede elétrica principal.
- Quadros de distribuição: A localização e o dimensionamento dos quadros de distribuição, responsáveis pela divisão dos circuitos.
- Dispositivos de proteção: Representação de disjuntores, fusíveis e sistemas de proteção contra surtos.
- Cargas: Equipamentos ou aparelhos que serão alimentados pela energia, como motores, lâmpadas e eletrodomésticos.
- Condutores: Os caminhos que os cabos seguem no sistema, especificando suas bitolas e tipos.
Em suma, o diagrama unifilar é um mapa de navegação que permite visualizar de maneira simplificada como a eletricidade vai percorrer o circuito e quais são os principais pontos de controle, proteção e distribuição de energia.
Por que o diagrama unifilar é importante para um projeto elétrico?
A importância do diagrama unifilar elétrico para um projeto não pode ser subestimada. Ele é essencial em várias fases do desenvolvimento e da vida útil de um sistema elétrico. Vamos entender melhor como ele facilita o processo e por que sua existência é imprescindível.
1. Planejamento eficiente
O diagrama unifilar é a base de qualquer planejamento elétrico. Ele ajuda o engenheiro ou projetista a visualizar todas as interconexões e a distribuição de energia de forma clara, antes mesmo de qualquer instalação começar. Isso permite que ajustes sejam feitos no projeto para garantir que o sistema funcione da maneira mais eficiente possível, evitando erros e retrabalhos.
Com um diagrama unifilar bem feito, o projetista consegue otimizar o dimensionamento dos cabos, escolher os disjuntores corretos e definir a localização ideal dos pontos de luz e tomadas. Dessa forma, o consumo de energia pode ser melhor distribuído, garantindo uma operação mais econômica e segura.
2. Comunicação clara entre profissionais
Projetos elétricos envolvem uma equipe multidisciplinar que inclui engenheiros, eletricistas, técnicos e até os próprios usuários finais, como arquitetos e donos de imóveis. O diagrama unifilar atua como uma ferramenta de comunicação visual que garante que todos os envolvidos no projeto entendam como o sistema está organizado.
Sem um diagrama unifilar, as instruções podem ser mal interpretadas, resultando em erros de instalação, falhas no sistema ou até acidentes. Ele serve como um guia comum que todos os profissionais podem usar para consultar, revisar e ajustar suas atividades com base nas informações corretas.
3. Facilita a manutenção
A manutenção de sistemas elétricos pode se tornar uma tarefa complexa se não houver um diagrama unifilar bem documentado. Imagine que você está lidando com um sistema elétrico que apresenta um defeito, como um curto-circuito ou uma sobrecarga. Sem o diagrama unifilar, os técnicos precisariam inspecionar manualmente todo o sistema para descobrir a origem do problema, o que pode ser extremamente demorado e caro.
Com o diagrama unifilar, o técnico pode consultar o documento para identificar rapidamente onde estão localizados os disjuntores, condutores e outros elementos do circuito, facilitando a identificação de falhas. Isso reduz o tempo de inatividade do sistema e minimiza os custos de manutenção.
4. Conformidade com normas e regulamentações
Em muitos países, a elaboração de um diagrama unifilar é uma exigência para que o projeto elétrico esteja de acordo com as normas de segurança e regulamentações locais. No Brasil, por exemplo, a NBR 5410, que regulamenta as instalações elétricas de baixa tensão, exige a criação de diagramas unifilares para garantir que o projeto seja seguro e eficiente.
Ter um diagrama unifilar devidamente elaborado e documentado também é essencial para inspeções, auditorias e para garantir que a instalação esteja dentro das conformidades exigidas por órgãos reguladores. Sem esse documento, você corre o risco de enfrentar problemas legais e até multas por não estar de acordo com as normas de segurança.
Quais são os diferentes tipos de diagramas elétricos?
Embora o foco deste artigo seja o diagrama unifilar elétrico, é importante mencionar que existem diferentes tipos de diagramas que podem ser utilizados em um projeto elétrico. Cada tipo de diagrama oferece um nível diferente de detalhe e pode ser útil para diferentes propósitos.

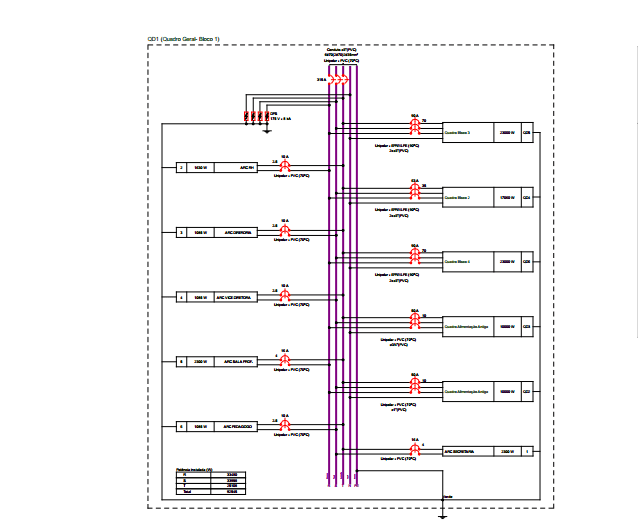

1. Diagrama multifilar
Ao contrário do diagrama unifilar, que utiliza uma única linha para representar múltiplos condutores, o diagrama multifilar detalha cada condutor individualmente. Esse tipo de diagrama é mais complexo, pois oferece uma visão mais detalhada de todas as conexões e componentes do circuito. Ele é comumente usado em projetos de maior escala, como instalações industriais, onde é necessário especificar cada cabo individualmente.
2. Diagrama funcional
O diagrama funcional é usado para representar o funcionamento dos componentes de um sistema elétrico de maneira lógica, sem se preocupar com a posição física dos elementos. Ele é útil para mostrar como os diferentes dispositivos elétricos interagem entre si e como o fluxo de corrente elétrica ocorre ao longo do sistema.
3. Diagrama de comando e controle
Esse tipo de diagrama é usado principalmente em sistemas de automação e controle, onde há a necessidade de monitorar e controlar o funcionamento de diferentes dispositivos elétricos. Ele mostra como os dispositivos de controle, como CLPs (Controladores Lógicos Programáveis), estão conectados aos sensores e atuadores do sistema.
Enquanto o diagrama multifilar oferece mais detalhes sobre as conexões, o diagrama unifilar é amplamente utilizado por sua simplicidade e clareza na visualização de sistemas elétricos complexos.
Como interpretar um diagrama unifilar elétrico?
Para aqueles que não estão familiarizados com a leitura de diagramas elétricos, o diagrama unifilar elétrico pode parecer um verdadeiro desafio. No entanto, interpretar esse tipo de diagrama não é tão difícil quanto parece, desde que você entenda os símbolos e convenções usados.
Aqui estão alguns passos básicos para interpretar um diagrama unifilar:
1. Entenda os símbolos
Um diagrama unifilar utiliza uma série de símbolos para representar os diferentes componentes de um sistema elétrico. Alguns dos símbolos mais comuns incluem:
- Disjuntores: Representados por um símbolo em forma de quadrado ou retângulo, eles indicam os dispositivos de proteção do sistema.
- Transformadores: Representados por dois círculos concêntricos, indicando onde a tensão será convertida de um nível para outro.
- Cargas: Equipamentos como motores e lâmpadas são representados por símbolos específicos que indicam a função de cada dispositivo.
Familiarizar-se com esses símbolos é o primeiro passo para entender como o diagrama unifilar representa o sistema elétrico.
2. Siga o fluxo de energia
O diagrama unifilar mostra o fluxo de energia desde a fonte (como o painel principal ou gerador) até as cargas, como motores, lâmpadas e tomadas. Siga as linhas do diagrama para ver como a energia elétrica flui através do sistema. Essa visualização ajuda a entender como os diferentes circuitos estão interligados e onde estão localizados os dispositivos de proteção.
3. Identifique os pontos de proteção
Os disjuntores e fusíveis são representados no diagrama para indicar onde estão os pontos de proteção do sistema. Esses dispositivos são responsáveis por interromper o fornecimento de energia em caso de curto-circuito ou sobrecarga, evitando danos ao sistema. Verificar onde eles estão localizados é crucial para entender o nível de segurança do projeto.
4. Localize os quadros de distribuição
Os quadros de distribuição são os pontos centrais de um sistema elétrico. Eles distribuem a energia para os diferentes circuitos dentro de um edifício. No diagrama unifilar, você deve identificar onde estão localizados os quadros de distribuição e como eles se conectam às cargas. Isso é útil tanto para a instalação quanto para a manutenção do sistema.
Quem é responsável por criar o diagrama unifilar?
O diagrama unifilar elétrico deve ser elaborado por um engenheiro elétrico ou técnico especializado em projetos elétricos. Esse profissional é responsável por analisar todas as necessidades energéticas da instalação e criar um projeto que seja eficiente, seguro e conforme as normas técnicas vigentes.
No processo de criação do diagrama unifilar, o engenheiro deve considerar diversos fatores, como:
- Demanda de energia: O consumo de energia da instalação deve ser calculado com precisão, para garantir que os cabos e disjuntores sejam dimensionados corretamente.
- Segurança: O projeto deve incluir todos os dispositivos de proteção necessários, como disjuntores e sistemas de aterramento.
- Normas técnicas: O diagrama deve seguir as normas técnicas vigentes, como a NBR 5410, que regulamenta as instalações elétricas de baixa tensão no Brasil.
Além de elaborar o diagrama, o engenheiro também é responsável por acompanhar a instalação e garantir que o projeto seja executado de acordo com o que foi planejado. Após a conclusão da instalação, o diagrama unifilar deve ser armazenado como parte da documentação do sistema elétrico, para consultas futuras durante manutenções ou reformas.
Quando é necessário atualizar o diagrama unifilar?
O diagrama unifilar elétrico não é um documento estático — ele deve ser atualizado sempre que ocorrerem modificações significativas no sistema elétrico. Isso inclui:
- Reformas ou ampliações: Se a instalação elétrica for modificada, seja para adicionar novos circuitos, trocar disjuntores ou modificar o quadro de distribuição, o diagrama unifilar deve ser atualizado para refletir essas mudanças.
- Instalação de novos equipamentos: A adição de grandes cargas, como motores ou sistemas de ar-condicionado, pode exigir uma readequação do sistema elétrico. O diagrama unifilar precisa ser atualizado para incluir esses novos componentes e garantir que a distribuição de energia continue sendo eficiente.
- Mudanças nas normas técnicas: Se as normas de segurança forem atualizadas, pode ser necessário ajustar o projeto elétrico para garantir a conformidade. Nesses casos, o diagrama unifilar também deve ser revisado.
Manter o diagrama unifilar atualizado é essencial para garantir a segurança e o bom funcionamento do sistema elétrico ao longo do tempo.
Quanto custa um diagrama unifilar elétrico?
O custo para a elaboração de um diagrama unifilar elétrico pode variar dependendo do tamanho e da complexidade do projeto. Pequenos projetos residenciais podem ter um custo mais acessível, variando entre R$ 1.000 e R$ 3.000, enquanto projetos industriais ou comerciais de grande porte podem ultrapassar R$ 10.000.
1. Tamanho da instalação
O tamanho da instalação elétrica é um dos principais fatores que influenciam o custo do diagrama unifilar. Instalações maiores, com mais circuitos e componentes, exigem mais tempo de trabalho e maior detalhamento, o que aumenta o custo do projeto.
2. Complexidade do sistema
Instalações elétricas que incluem sistemas de automação, geração de energia renovável (como painéis solares) ou outras tecnologias avançadas tendem a ser mais complexas e, consequentemente, mais caras. Isso ocorre porque esses sistemas requerem maior atenção no planejamento e na elaboração do diagrama unifilar.
3. Atualização de projetos antigos
Se o objetivo é atualizar um diagrama unifilar antigo, o custo pode ser reduzido, dependendo da quantidade de modificações necessárias. No entanto, em casos onde a instalação foi completamente modificada ou ampliada, pode ser necessário elaborar um novo diagrama do zero.
Conclusão
O diagrama unifilar elétrico é uma peça fundamental para qualquer projeto elétrico, independentemente de sua escala ou complexidade. Ele garante que o sistema elétrico seja planejado de maneira eficiente, facilita a comunicação entre os profissionais envolvidos e serve como uma referência vital para futuras manutenções.
Além disso, sua elaboração é uma exigência das normas de segurança, assegurando que o projeto esteja em conformidade com as regulamentações vigentes.
