Projeto Elétrico: Guia Completo

O planejamento e execução de um projeto elétrico são essenciais para garantir a segurança, funcionalidade e eficiência de uma instalação, seja em residências, comércios ou indústrias. Quando falamos em um projeto elétrico, estamos nos referindo a um documento técnico que detalha a distribuição e dimensionamento de todos os componentes elétricos, como fios, disjuntores, tomadas, e pontos de luz.

Nesse guia completo sobre projeto elétrico, abordaremos os diversos tipos de projetos, as etapas envolvidas em sua execução e os componentes que garantem o sucesso da instalação.

Além disso, expandiremos nossa discussão para incluir tópicos especializados, como projetos de subestações, sistemas fotovoltaicos, projetos de infraestrutura e instalação de carregadores para veículos elétricos, bem como sistemas de proteção contra descargas atmosféricas (SPDA).

Estes são componentes críticos em muitas edificações e ganham cada vez mais relevância com o crescimento da demanda por energia renovável e veículos elétricos.

O que é um Projeto Elétrico?

O projeto elétrico pode ser definido como o planejamento e desenvolvimento de uma instalação elétrica, assegurando que todos os componentes sejam devidamente dimensionados e posicionados para atender às necessidades de consumo de forma segura e eficiente.

Ele contempla uma série de etapas, que vão desde o levantamento das necessidades do usuário até a execução da obra propriamente dita, passando por cálculos técnicos, escolha de materiais, diagramas, entre outros.

O principal objetivo de um projeto elétrico é assegurar que a edificação ou sistema funcione corretamente, evitando sobrecargas, curtos-circuitos, quedas de energia e garantindo a segurança dos ocupantes e da estrutura.

Esse tipo de planejamento também pode prever a eficiência energética, permitindo que a edificação consuma a menor quantidade possível de energia para o seu funcionamento.

Um bom projeto facilita futuras manutenções e ampliações, já que os diagramas elétricos fornecem uma visão clara de como os componentes estão distribuídos e interconectados.

Importância do Projeto Elétrico

A realização de um projeto elétrico é de extrema importância em qualquer tipo de obra. Entre os principais motivos, podemos destacar:

• Segurança: Um projeto bem feito segue as normas de segurança e minimiza riscos de curtos-circuitos, sobrecargas, incêndios e choques elétricos.
• Economia: O dimensionamento correto dos componentes evita o desperdício de materiais e energia, além de reduzir custos futuros com manutenções e reparos.
• Eficiência: O projeto permite a otimização da distribuição de energia, garantindo que os equipamentos e sistemas funcionem corretamente.
• Facilidade de manutenção: Com um projeto detalhado, as manutenções e correções futuras são facilitadas, pois todas as informações sobre a instalação elétrica estão documentadas.

Tipos de Projetos Elétricos

Existem diferentes tipos de projetos elétricos, dependendo da natureza da edificação e da finalidade da instalação.

A seguir, detalharemos os principais tipos de projetos elétricos, além de abordar questões específicas relacionadas a subestações, sistemas fotovoltaicos, carregadores de veículos elétricos, e outros sistemas que integram uma instalação elétrica moderna.

1. Projeto Elétrico Residencial

O projeto elétrico residencial tem como objetivo suprir a demanda elétrica de uma residência, seja ela uma casa, um apartamento ou um condomínio. Neste tipo de projeto, é necessário considerar as necessidades básicas de consumo, como iluminação, eletrodomésticos, aquecimento de água e sistemas de climatização. Além disso, é preciso pensar em futuras expansões, como a instalação de novos aparelhos e a adaptação do sistema para tecnologias mais modernas, como a automação residencial.

2. Projeto Elétrico Comercial

Diferente do residencial, o projeto elétrico comercial requer um planejamento voltado para grandes volumes de consumo, uma vez que o ambiente comercial envolve o uso de diversos aparelhos, sistemas de iluminação em larga escala, ar-condicionado e outros dispositivos de alto consumo de energia. Além disso, muitos empreendimentos comerciais precisam de sistemas redundantes de energia, como geradores, para garantir a continuidade do fornecimento em caso de falhas.

3. Projeto Elétrico Industrial

O projeto elétrico industrial é o mais complexo e robusto entre os três, pois lida com cargas de energia extremamente elevadas, devido ao uso de máquinas pesadas e sistemas de automação. Além do fornecimento de energia, é crucial pensar em soluções de proteção, tanto para os equipamentos quanto para os funcionários, uma vez que ambientes industriais estão mais propensos a sobrecargas e falhas elétricas.

Projeto de Subestação

Subestações são instalações responsáveis por transformar os níveis de tensão da energia elétrica entre o sistema de transmissão e a rede de distribuição ou mesmo entre diferentes níveis de tensão dentro do sistema de distribuição.

Existem três principais tipos de subestações:

1. Subestação Elevadora: Esta subestação tem como principal função elevar a tensão da energia gerada para que ela possa ser transportada a longas distâncias de forma mais eficiente. A energia que sai de uma usina, por exemplo, passa por uma subestação elevadora antes de ser transmitida para outras regiões.
2. Subestação Redutora: Ao contrário da elevadora, a subestação redutora diminui a tensão da energia para níveis mais seguros e utilizáveis, como aqueles empregados em residências e comércios.
3. Subestação de Distribuição: Esta subestação realiza a distribuição de energia para as áreas urbanas ou rurais. Ela recebe energia de uma subestação redutora e a distribui para as unidades consumidoras, como casas e empresas.
4. Cada tipo de subestação tem suas peculiaridades, e o projeto de subestação precisa levar em conta diversos fatores, como a demanda de energia da área atendida, os níveis de tensão envolvidos e a segurança operacional.

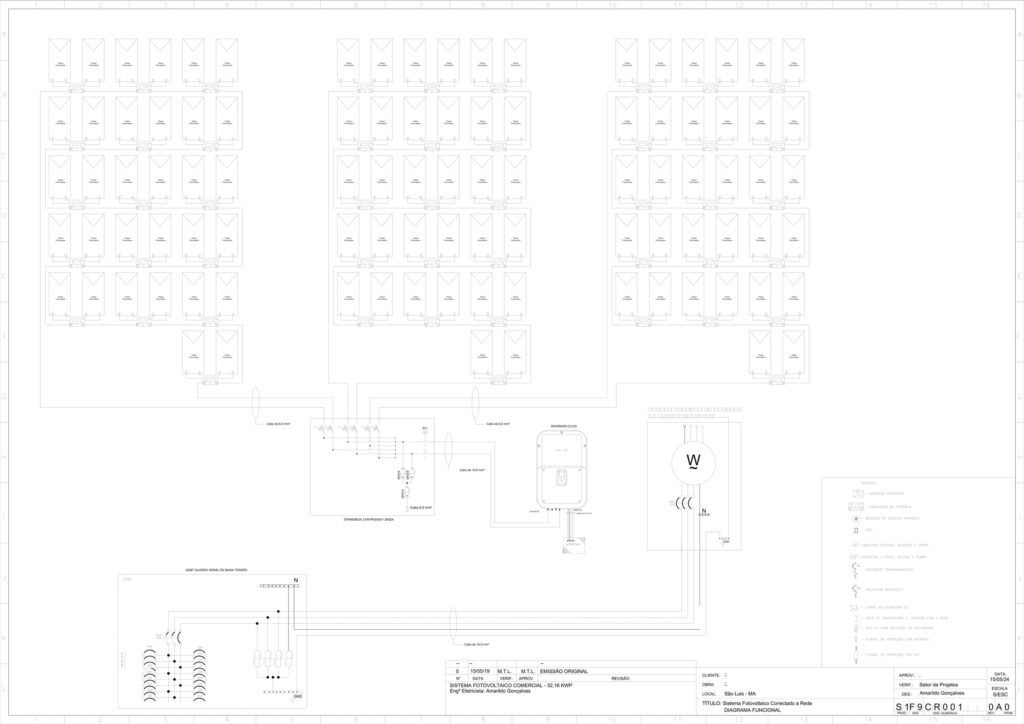

Projeto Fotovoltaico

O projeto fotovoltaico é destinado à geração de energia solar a partir de painéis fotovoltaicos. Nos últimos anos, o uso de energia solar cresceu consideravelmente, tanto em instalações residenciais quanto comerciais e industriais.

O projeto fotovoltaico envolve o dimensionamento dos painéis solares, inversores, e toda a estrutura de suporte para a instalação. Além disso, é necessário considerar a posição do imóvel em relação ao sol, a inclinação dos painéis e o potencial de geração de energia na região.

Este tipo de projeto também requer a análise da viabilidade econômica, já que a instalação de um sistema fotovoltaico pode exigir um investimento inicial significativo, mas proporciona uma redução nos custos de energia ao longo do tempo.

Outra vantagem é a possibilidade de vender o excedente de energia gerada para a rede elétrica, através de sistemas de compensação.

Além disso, é importante seguir as normas da ANEEL (Agência Nacional de Energia Elétrica) para garantir que a instalação esteja em conformidade com os padrões exigidos e possa ser conectada à rede elétrica pública.

Projeto de Padrão de Concessionária

O projeto de padrão de concessionária refere-se ao dimensionamento e instalação do conjunto de equipamentos que conecta uma unidade consumidora (residência, comércio ou indústria) à rede elétrica da concessionária de energia.

Isso inclui os cabos, medidores de energia, caixas de medição, disjuntores e demais componentes necessários para assegurar o fornecimento de energia.

Cada concessionária de energia elétrica no Brasil possui suas próprias especificações técnicas para o padrão de entrada. O projeto do padrão de entrada deve estar de acordo com essas diretrizes para ser aprovado e executado.

Um padrão de entrada mal dimensionado ou fora das normas pode resultar em problemas como sobrecargas, falhas na medição do consumo ou até riscos de incêndio.

Além disso, o projeto deve prever o dimensionamento adequado da carga elétrica que será utilizada no imóvel. Com isso evita que o sistema fique sobrecarregado e prevenindo futuras adaptações.

Projeto de Infraestrutura e Instalação de Carregadores de Veículos Elétricos

Com o crescimento acelerado da frota de veículos elétricos, os projetos de infraestrutura para instalação de carregadores têm se tornado uma demanda crescente, tanto em condomínios residenciais quanto em empresas e espaços públicos.

Este tipo de projeto envolve o dimensionamento do ponto de carregamento, garantindo que a infraestrutura elétrica do local tenha capacidade para suportar o carregamento de um ou mais veículos ao mesmo tempo.

Os carregadores de veículos elétricos, também conhecidos como wallboxes, podem demandar uma alta potência, especialmente os modelos de carregamento rápido, o que exige que o projeto preveja circuitos dedicados e disjuntores específicos.

Além disso, o projeto deve incluir sistemas de proteção contra surtos de energia, de modo a proteger tanto o carregador quanto o veículo.

Outro ponto importante é o desenvolvimento de soluções de compartilhamento de energia, principalmente em garagens coletivas de condomínios. Vários usuários podem necessitar do uso simultâneo do sistema.

Projeto de SPDA (Sistema de Proteção Contra Descargas Atmosféricas)

O Sistema de Proteção contra Descargas Atmosféricas (SPDA), popularmente conhecido como para-raios, é responsável por proteger edificações e pessoas contra os efeitos de descargas atmosféricas, mais conhecidas como raios.

Em um projeto de SPDA, são dimensionados e instalados dispositivos que capturam e conduzem as descargas elétricas até o solo. Com isso evita que elas atinjam a estrutura da edificação ou os equipamentos elétricos internos.

O projeto de SPDA segue normas específicas, como a NBR 5419, e deve ser realizado com base em um estudo detalhado da edificação, levando em consideração a altura do prédio, a localização geográfica e a probabilidade de ocorrências de raios na região.

Além disso, o SPDA deve estar integrado a outros sistemas de aterramento da edificação para garantir uma proteção completa. Esse tipo de projeto é crucial em áreas de grande incidência de raios, como regiões montanhosas ou locais com clima tropical, onde as tempestades são mais frequentes.

O SPDA é composto por três principais subsistemas:

1. Sistema de captação: Este subsistema é responsável por interceptar o raio antes que ele atinja a estrutura da edificação. Ele é composto por hastes metálicas, cabos ou malhas instaladas no topo dos edifícios ou estruturas.
2. Sistema de condução: Após captar a descarga atmosférica, o sistema de condução tem a função de direcionar a energia do raio até o solo, minimizando os efeitos sobre a edificação. Para isso, são usados cabos e condutores específicos que percorrem a estrutura do prédio.
3. Sistema de aterramento: O aterramento é a etapa final do SPDA, onde a energia da descarga é dissipada de forma segura no solo. Além disso, é essencial que o aterramento esteja devidamente dimensionado para garantir a segurança da instalação.

Além de proteger as pessoas e edificações contra raios, o projeto de SPDA também previne danos a equipamentos sensíveis, como sistemas de automação e eletrônicos. Isso se deve à capacidade do sistema de evitar surtos elétricos provocados pelas descargas atmosféricas.

Etapas Detalhadas de um Projeto Elétrico

Agora que abordamos os diferentes tipos de projetos elétricos, desde o projeto fotovoltaico até a instalação de carregadores de veículos elétricos e o SPDA, é importante entender com mais profundidade as etapas envolvidas em qualquer projeto elétrico, independentemente de sua natureza.

Mesmo assim, cada etapa deve ser cumprida com atenção e de acordo com as normas técnicas, para garantir um resultado seguro e eficiente.

1. Levantamento de Dados e Necessidades

A primeira etapa é o levantamento de dados da edificação e das necessidades do cliente. Nessa fase, o engenheiro ou técnico responsável coleta informações sobre o uso do espaço, os tipos de equipamentos elétricos que serão instalados e as necessidades específicas de consumo. Além disso, o profissional deve avaliar o espaço físico da construção, o layout dos ambientes e a localização das redes de energia disponíveis.

2. Cálculo de Carga Elétrica

Com as informações coletadas, o próximo passo é realizar o cálculo de carga elétrica. Esse cálculo determina a quantidade de energia necessária para suprir a demanda dos aparelhos e sistemas que serão instalados no imóvel. O dimensionamento correto da carga elétrica é essencial para evitar sobrecargas no sistema e garantir que todos os equipamentos funcionem corretamente.

Os cálculos de carga são feitos com base em fórmulas específicas e levam em consideração o consumo de cada aparelho elétrico, o tempo de uso e o fator de potência. Além disso, é preciso prever uma margem de segurança para permitir futuras expansões e evitar o subdimensionamento da instalação.

3. Definição de Circuitos Elétricos

Após o cálculo de carga, o projeto avança para a definição dos circuitos elétricos. Essa etapa consiste em dividir a instalação em diferentes circuitos, cada um alimentando um grupo de equipamentos ou sistemas. Os circuitos podem ser divididos por área (como cozinha, sala, quartos) ou por função (iluminação, tomadas, ar-condicionado, etc.).

Essa divisão é importante para evitar que todos os aparelhos estejam conectados a um único circuito, o que poderia sobrecarregá-lo. Além disso, a separação de circuitos facilita a manutenção e a proteção da instalação, uma vez que disjuntores específicos podem ser instalados para cada setor.

4. Escolha dos Materiais

A escolha correta dos materiais é uma etapa essencial do projeto elétrico. Ela envolve a especificação de fios, cabos, disjuntores, tomadas, interruptores, conduítes e outros componentes. Cada material deve ser escolhido com base no dimensionamento dos circuitos e nas normas de segurança, garantindo a durabilidade e a eficiência da instalação.

Por exemplo, o dimensionamento correto dos cabos é crucial para evitar aquecimentos excessivos e perdas de energia. Da mesma forma, a escolha de disjuntores adequados para cada circuito assegura que a proteção da instalação funcione corretamente em caso de sobrecarga ou curto-circuito.

5. Elaboração dos Diagramas Elétricos

Os diagramas elétricos são representações gráficas da instalação, mostrando como os componentes estão interconectados e como a energia será distribuída. Existem vários tipos de diagramas elétricos, sendo os principais:

• Diagrama unifilar: Mostra a interconexão dos componentes da instalação de forma simplificada, representando os circuitos e dispositivos como uma única linha.
• Diagrama multifilar: Detalha cada fio e conexão, mostrando a real distribuição dos condutores e como eles estão conectados aos diferentes pontos da instalação.
• Diagrama de localização: Indica a localização física dos pontos de luz, tomadas, interruptores e outros dispositivos no espaço construído.

Os diagramas elétricos são fundamentais para guiar a execução do projeto e garantir que os eletricistas sigam exatamente o que foi planejado.

6. Normas Técnicas Aplicáveis

Todo projeto elétrico deve seguir as normas técnicas vigentes no Brasil, sendo a principal delas a NBR 5410, que regulamenta as instalações elétricas de baixa tensão. Ela estabelece critérios para o dimensionamento de cabos, disjuntores, aterramento e outros componentes. O seu objetivo é sempre garantir a segurança e o bom funcionamento da instalação.

Outras normas também podem ser aplicadas, dependendo do tipo de projeto. Por exemplo, a NBR 14039 trata das instalações de média tensão, enquanto a NBR 5419 regulamenta a instalação de sistemas de proteção contra descargas atmosféricas (SPDA). Em projetos fotovoltaicos, é necessário seguir as diretrizes estabelecidas pela ANEEL e as normas específicas para esse tipo de sistema.

7. Aprovação e Execução

Após a conclusão do projeto, ele deve ser submetido à aprovação dos órgãos competentes, como concessionárias de energia e, em alguns casos, a prefeitura local. Essa aprovação é essencial para garantir que o projeto está de acordo com as normas técnicas e pode ser executado com segurança.

Com a aprovação, o próximo passo é a execução do projeto, que deve ser feita por eletricistas e técnicos qualificados. Durante a execução, é importante seguir o que foi planejado, garantindo que todos os componentes sejam instalados corretamente e que o sistema opere de forma eficiente.

8. Testes e Manutenção

Após a execução do projeto, é essencial realizar testes para verificar se a instalação está funcionando corretamente. Isso inclui o teste de continuidade dos circuitos, verificação do aterramento, testes de proteção contra sobrecargas e curtos-circuitos, entre outros.

Além dos testes iniciais, é importante prever uma rotina de manutenção preventiva para garantir que a instalação continue segura e eficiente ao longo do tempo. A manutenção inclui a verificação de componentes como disjuntores, conexões, fios, além da limpeza de sistemas como painéis solares ou pontos de carregamento de VE.

Principais Softwares para Projetos Elétricos

Complementando o guia sobre projetos elétricos, é essencial discutir uma parte fundamental desse processo: o uso de softwares especializados para criar, desenvolver e gerenciar esses projetos. Atualmente, a tecnologia desempenha um papel crucial no planejamento elétrico, proporcionando precisão, otimização e eficiência.

A escolha do software correto pode ser determinante para garantir que o projeto elétrico atenda às exigências normativas e seja executado com eficiência.

Entre as soluções mais populares, destacam-se ferramentas como AutoCAD Electrical, Revit, EPLAN Electric P8, entre outras, cada uma com suas particularidades e funcionalidades específicas.

1. AutoCAD Electrical

Um dos softwares mais utilizados para projetos elétricos é o AutoCAD Electrical, uma versão do AutoCAD voltada especificamente para o design de sistemas elétricos. Ele oferece uma vasta gama de ferramentas voltadas à criação de diagramas elétrico. Além disso, a integração com outros produtos da Autodesk, como o AutoCAD MEP e o Revit.

Principais Funcionalidades:

• Biblioteca de Símbolos Elétricos: O AutoCAD Electrical conta com uma extensa biblioteca de símbolos elétricos normalizados, facilitando a criação de diagramas e a identificação de componentes.
• Gerenciamento de Projetos: O software oferece ferramentas para a gestão de todo o ciclo de vida de um projeto, permitindo a organização de layouts, diagramas e relatórios de forma eficiente.
• Automação de Tarefas Repetitivas: Uma das grandes vantagens do AutoCAD Electrical é a automação de tarefas repetitivas, como a numeração automática de fios, criação de listas de materiais (BOM) e geração de diagramas.
• Integração BIM: O software se integra com ferramentas BIM (Building Information Modeling), facilitando a visualização e planejamento de projetos elétricos em edifícios complexos.

Vantagens:

• Fácil Adaptação: Para quem já tem experiência com o AutoCAD, a transição para o AutoCAD Electrical é bastante fluida, pois o layout e as funções básicas são similares.
• Ampla Aceitação no Mercado: O AutoCAD é amplamente utilizado em diversas indústrias, o que facilita a troca de informações e a colaboração com outros profissionais, como arquitetos e engenheiros civis.

Aplicações:

• Projetos de Instalações Elétricas Comerciais e Industriais: Devido à sua versatilidade e poder de automação, o AutoCAD Electrical é amplamente utilizado para o design de sistemas complexos em ambientes comerciais e industriais.
• Documentação de Sistemas Elétricos: A facilidade de gerar relatórios e listas de materiais também o torna uma excelente escolha para projetos que demandam uma documentação rigorosa.

2. Revit

O Revit é uma ferramenta da Autodesk voltada para o conceito de BIM (Building Information Modeling), que permite o desenvolvimento de projetos tridimensionais integrados e coordenados. Embora seja mais amplamente utilizado para arquitetura, o Revit também possui uma seção dedicada ao design de sistemas elétricos, hidráulicos e mecânicos, conhecida como Revit MEP.

Principais Funcionalidades:

• Modelagem 3D: Uma das principais características do Revit é a capacidade de criar modelos tridimensionais completos da instalação elétrica, permitindo que o engenheiro visualize o projeto em tempo real e faça ajustes de maneira precisa.
• Coordenação Multidisciplinar: O Revit é uma ferramenta colaborativa, o que significa que diversos profissionais podem trabalhar no mesmo projeto ao mesmo tempo, integrando informações de elétrica, hidráulica e arquitetura.
• Análise de Cargas e Circuitos: No Revit MEP, é possível realizar análises de cargas e circuitos elétricos diretamente no modelo, o que facilita o dimensionamento de componentes e a verificação da viabilidade do sistema.
• Gerenciamento de Colisões: O software permite verificar automaticamente se há colisões entre diferentes componentes do sistema (como condutores elétricos, dutos de ar e tubulações hidráulicas), garantindo que o projeto seja executado sem conflitos entre as disciplinas.

Vantagens:

• Precisão nos Detalhes: O Revit oferece um nível de precisão muito alto, tanto na visualização quanto na execução de projetos. Isso é particularmente importante em projetos que exigem grande detalhamento, como edifícios comerciais e industriais.
• Integração com Outros Softwares: Além de se integrar com outros produtos da Autodesk, o Revit pode importar e exportar arquivos em diversos formatos, o que facilita a colaboração com diferentes profissionais.

Aplicações:

• Projetos de Infraestrutura: Em grandes edifícios ou projetos de infraestrutura complexos, o Revit é uma excelente ferramenta, pois permite a visualização tridimensional e a coordenação entre diferentes sistemas (elétricos, hidráulicos e mecânicos).
• Modelagem BIM: O uso de BIM permite que o projeto seja acompanhado em todas as suas fases, desde o design até a construção, facilitando ajustes e modificações ao longo do caminho.

3. EPLAN Electric P8

O EPLAN Electric P8 é uma ferramenta de engenharia elétrica voltada para o design de sistemas de automação, projetos industriais e soluções complexas.

Ele oferece funcionalidades avançadas para a criação de esquemas elétricos, layouts de painéis e documentação técnica, sendo amplamente utilizado em ambientes industriais.

Principais Funcionalidades:

• Automação de Diagramas Elétricos: O EPLAN Electric P8 permite a criação automática de diagramas elétricos a partir de entradas específicas, como listas de materiais ou configurações de projeto, economizando tempo e reduzindo erros manuais.
• Biblioteca de Componentes: A biblioteca de componentes do EPLAN é uma das mais completas do mercado, com milhares de peças e dispositivos que podem ser usados em diferentes tipos de projetos.
• Documentação Técnica: O software oferece ferramentas robustas para gerar documentação técnica detalhada, incluindo listas de materiais, relatórios de consumo de energia, diagramas e outros documentos necessários para a execução e manutenção do projeto.
• Integração com Sistemas ERP: O EPLAN se integra facilmente com sistemas ERP (Enterprise Resource Planning), permitindo o acompanhamento do projeto desde a fase de planejamento até a produção e instalação.

Vantagens:

• Alta Precisão: O EPLAN Electric P8 é uma ferramenta extremamente precisa e detalhista, o que é essencial em projetos de automação industrial e sistemas complexos.
• Foco na Indústria: O software é ideal para ambientes industriais e automação, onde há uma grande quantidade de componentes e conexões a serem gerenciados.

Aplicações:

• Automação Industrial: O EPLAN é amplamente utilizado em indústrias de automação, pois oferece soluções avançadas para o design e documentação de sistemas elétricos complexos.
• Layout de Painéis: Além do design de sistemas elétricos, o EPLAN também é excelente para a criação de layouts de painéis de controle, permitindo que os engenheiros visualizem a disposição dos componentes em tempo real.

4. QElectroTech

O QElectroTech é um software gratuito e de código aberto voltado para o design de esquemas elétricos. Embora não tenha a robustez de softwares comerciais como AutoCAD Electrical ou EPLAN, o QElectroTech é uma excelente opção para projetos menores ou para profissionais autônomos que precisam de uma ferramenta eficiente, mas que não possuem grandes orçamentos.

Principais Funcionalidades:

• Criação de Esquemas Elétricos: O QElectroTech oferece uma interface simples e intuitiva para a criação de diagramas elétricos, com uma biblioteca básica de símbolos elétricos e ferramentas de edição fáceis de usar.
• Personalização de Componentes: Uma das grandes vantagens do QElectroTech é a possibilidade de personalizar seus próprios componentes e símbolos, o que é útil em projetos específicos que não utilizam os padrões de mercado.
• Documentação Básica: Embora limitado em relação a outros softwares, o QElectroTech permite gerar documentos básicos como listas de componentes e diagramas em formatos editáveis.

Vantagens:

• Gratuito e de Código Aberto: O QElectroTech é uma ferramenta completamente gratuita, o que a torna uma excelente escolha para estudantes, profissionais autônomos ou empresas com orçamentos limitados.
• Fácil de Usar: A simplicidade da interface faz com que o QElectroTech seja fácil de aprender e usar, mesmo para quem não tem experiência com softwares de design elétrico.

Aplicações:

• Projetos Residenciais e Comerciais Simples: Devido à sua simplicidade, o QElectroTech é ideal para projetos menores, como instalações residenciais e comerciais de pequena escala.
• Estudos e Prototipagem: A ferramenta também é uma ótima escolha para estudantes ou profissionais que desejam realizar protótipos e estudos de viabilidade sem precisar investir em soluções pagas.

5. SolidWorks Electrical

O SolidWorks Electrical é uma extensão do popular software de modelagem 3D SolidWorks, voltado especificamente para o design de sistemas elétricos. Ele combina o poder da modelagem tridimensional com ferramentas específicas para o desenvolvimento de esquemas elétricos, o que o torna uma solução robusta para projetos complexos.

Principais Funcionalidades:

• Modelagem 3D de Sistemas Elétricos: O SolidWorks Electrical permite a criação de modelos tridimensionais detalhados de sistemas elétricos, integrando os componentes elétricos diretamente ao modelo 3D da estrutura ou produto. Isso permite aos engenheiros visualizar a disposição dos cabos, condutores e equipamentos em tempo real.
• Integração com Mecânica: Um dos grandes diferenciais do SolidWorks Electrical é a integração direta com a modelagem mecânica. Essa funcionalidade permite que engenheiros mecânicos e elétricos colaborem diretamente, compartilhando dados e assegurando que o projeto final funcione como um todo, sem conflitos entre os sistemas.
• Geração Automática de Diagramas e Relatórios: O SolidWorks Electrical pode gerar automaticamente diagramas unifilares e multifilares a partir do modelo 3D, economizando tempo e reduzindo erros. Além disso, ele cria relatórios detalhados de cabos, listas de materiais e outros documentos essenciais para a execução e manutenção do projeto.
• Análise de Circuitos: O software também oferece ferramentas para a análise de circuitos, permitindo que os engenheiros verifiquem a viabilidade e segurança do sistema elétrico diretamente no ambiente de projeto.

Vantagens:

• Integração Total: A capacidade de trabalhar simultaneamente com modelos elétricos e mecânicos dentro do mesmo ambiente é uma grande vantagem, especialmente em projetos complexos que envolvem automação, robótica ou manufatura.
• Colaboração Facilitada: O SolidWorks Electrical permite a colaboração entre equipes multidisciplinares, facilitando a comunicação entre engenheiros elétricos, mecânicos e de outras áreas envolvidas no projeto.

Aplicações:

• Projetos de Produtos Industriais e Máquinas: O SolidWorks Electrical é amplamente utilizado no design de máquinas e produtos industriais, onde é necessário integrar sistemas elétricos e mecânicos.
• Automação e Robótica: Projetos de automação, como linhas de produção e robôs industriais, se beneficiam da capacidade de integrar sistemas complexos no ambiente tridimensional do SolidWorks.

6. Dialux

O Dialux é um software especializado no projeto de iluminação, amplamente utilizado por engenheiros elétricos e designers de interiores para planejar sistemas de iluminação em edifícios comerciais, industriais e residenciais. Ele permite calcular e simular a iluminação de um espaço, levando em consideração as normas técnicas e parâmetros de eficiência energética.

Principais Funcionalidades:

• Simulação de Iluminação: O Dialux permite que os projetistas criem ambientes virtuais e realizem simulações de iluminação, ajustando a disposição de luminárias e analisando como a luz se distribui pelo espaço.
• Cálculos de Iluminância: O software realiza cálculos detalhados da iluminância (nível de iluminação em um dado ponto), garantindo que o projeto atenda aos requisitos normativos e seja eficiente do ponto de vista energético.
• Integração com Catálogos de Fabricantes: Uma das grandes vantagens do Dialux é a integração com catálogos de luminárias e equipamentos de iluminação de vários fabricantes, permitindo que os projetistas utilizem componentes reais em suas simulações.
• Relatórios Detalhados: O Dialux gera relatórios completos com os resultados das simulações de iluminação, incluindo gráficos, tabelas e imagens que facilitam a análise do projeto.

Vantagens:

• Precisão em Projetos de Iluminação: O Dialux é uma ferramenta extremamente precisa para o planejamento de sistemas de iluminação, levando em consideração fatores como reflexões de luz, sombras e eficiência energética.
• Gratuito: O software é gratuito, o que o torna uma excelente opção para engenheiros e arquitetos que precisam de uma solução robusta sem custo adicional.

Aplicações:

• Projetos de Iluminação em Edifícios Comerciais e Industriais: O Dialux é amplamente utilizado no design de sistemas de iluminação em fábricas, escritórios e armazéns, onde a iluminação adequada é essencial para a produtividade e segurança.
• Sistemas de Iluminação Residencial: Além de projetos industriais, o software também é útil para o planejamento de iluminação em ambientes residenciais, garantindo conforto visual e eficiência.

7. ETAP (Electrical Transient Analyzer Program)

O ETAP é uma poderosa ferramenta de análise e design de sistemas de energia elétrica, especialmente voltada para redes de média e alta tensão. Ele é amplamente utilizado em ambientes de geração, transmissão e distribuição de energia, sendo capaz de simular e analisar diversas condições de operação.

Principais Funcionalidades:

• Análise de Fluxo de Potência: O ETAP permite realizar análises detalhadas de fluxo de potência, identificando perdas, sobrecargas e outras anomalias no sistema elétrico.
• Simulação de Transientes Elétricos: O software é especialmente conhecido por sua capacidade de simular transientes elétricos, ou seja, variações abruptas de corrente ou tensão em sistemas de alta tensão, permitindo que engenheiros avaliem a resposta do sistema em condições críticas.
• Proteção e Coordenação de Relés: O ETAP também inclui ferramentas para o planejamento e configuração de sistemas de proteção, como relés e disjuntores, garantindo que a instalação seja segura e eficiente.
• Integração com Sistemas SCADA: O ETAP pode ser integrado a sistemas de controle e automação (SCADA), facilitando o monitoramento e controle de redes elétricas em tempo real.

Vantagens:

• Análises Avançadas: O ETAP é uma das ferramentas mais avançadas para a análise de sistemas elétricos complexos, sendo amplamente utilizado em indústrias de energia e grandes instalações industriais.
• Simulação de Situações Críticas: A capacidade de simular condições adversas, como falhas e transientes, torna o ETAP uma ferramenta essencial para garantir a resiliência e confiabilidade do sistema elétrico.

Aplicações:

• Geração e Transmissão de Energia: O ETAP é utilizado por empresas de geração e transmissão de energia para o planejamento e análise de redes elétricas de grande porte.
• Sistemas Industriais de Alta Tensão: Indústrias que operam com alta tensão, como refinarias e siderúrgicas, utilizam o ETAP para garantir a segurança e eficiência de seus sistemas elétricos.

Considerações Finais

Este guia completo sobre projeto elétrico abordou todos os aspectos essenciais para a execução de uma instalação elétrica segura, eficiente e conforme as normas vigentes.

Desde os primeiros passos de levantamento das necessidades até a execução e manutenção do sistema, cada etapa é crucial para o sucesso do projeto.

Entender os diferentes tipos de projetos, como o projeto fotovoltaico, SPDA, e instalação de carregadores para veículos elétricos, também é fundamental para atender às demandas de um mercado em constante evolução, onde a eficiência energética e as tecnologias sustentáveis desempenham papéis cada vez mais importantes.

Em todas essas áreas, é essencial contar com profissionais qualificados, como os engenheiros e técnicos da AG Engenharia Elétrica, para garantir que o projeto atenda às necessidades específicas da edificação e esteja em conformidade com as normas técnicas aplicáveis.
